示范工程級別：省部級科技示范工程

獲獎年度：2012年

頒獎單位：廣東省建設局

一、工程概況：

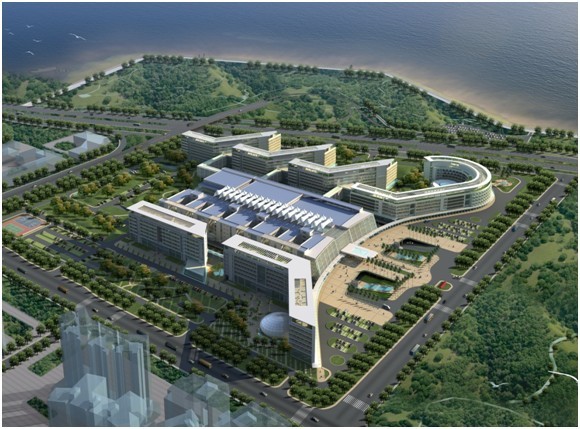

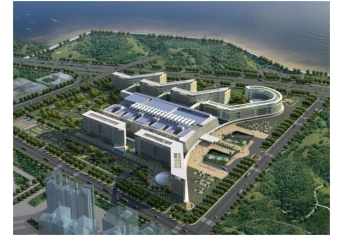

        深圳市濱海醫院工程位于南山區紅樹林西北的深圳灣填海區16號地塊，北側為白石路，東側為華僑城東路，南側為濱海大道，西側為海園一路，占地19.2萬平方米，建筑面積約為35.2萬平方米，其中地上建筑面積23.0萬平方米，地下一層建筑面積8.43萬平方米，地下二層建筑面積約4.65萬平方米，病床數為2000張的特大型綜合醫院，共分四個標段發包，其中Ⅱ標段由中國建筑第二工程局有限公司承建。濱海醫院Ⅱ標段的主體工程為特需診療中心建筑，建筑物地上五層，地下二層，總建筑面積約64023.82㎡，其中地下建筑面積28409.65㎡，地上建筑面積35614㎡，建筑高度20.8m。本工程結構層高分別為地下二層層高5.00米，地下一層層高6.00米，一層層高5.60米，二層至四層層高3.80米，五層層高4.00米。本建筑結構由圓弧和直線兩種形式對接而成，結構平面變化大，層次分明，里面效果豐富。

 1、工程建設概況

        建設單位：深圳市建筑工務署

        設計單位：深圳市建筑設計總院有限公司

        監理單位：中咨工程建設監理公司

        施工單位：中國建筑第二工程局有限公司

2、工程設計概況

       基礎結構形式：樁基基礎

       主體結構形式：鋼筋混凝土框架結構

3、工期

       開工日期為2009年4月，完工日期為2011年5月31日，合同工期791天。

4、質量目標

      深圳市濱海醫院作為市重點醫院項目，工程質量管理目標要求極高，要求獲得魯班獎\國家優質工程獎。

截止目前深圳濱海醫院項目已經獲得了：2010年深圳市優質結構工程獎、2012年下半年深圳市優質工程獎（已通過驗收）。

二、推廣技術項目簡介

1、 地基基礎和地下空間技術

1.1 復合土釘墻支護技術

      根據本工程現場基坑的特點結合周邊環境因素，本工程西側僅有一層地下室部分的基坑支護采用復合土釘墻支護技術。

1.2 預應力錨桿施工技術

      根據本工程現場基坑的特點結合周邊環境因素，本工程南側、圓弧段有兩層地下室部分的基坑支護采用灌注樁、預應力錨桿復合支護技術。

1.3 高邊坡防護技術

     本工程基坑深度11.1m，采用兩段式基坑支護方式：7m以上部分采用1:1放坡，然后掛網噴射混凝土以防護邊坡；7m以下部分為樁-錨支護相結合的支護方式，采用沖孔灌注樁聯合設置兩道預應力錨桿。

2、高性能混凝土技術

2.1 混凝土裂縫防治技術

      本工程位于紅樹林填海區，地下水位高，且地下水量大；并且地下室結構超長，剪力墻總長將近400余米并伴隨有弧形剪力墻；故地下室外墻的防滲、防裂至關重要。項目部通過優化混凝土配合比、在混凝土中添加UEA膨脹劑，降低混凝土水灰比（控制在0.5左右），減少混凝土裂縫的產生，并且加入了10%硅粉，不僅能夠提高混凝土的強度，同時由于硅粉的填充特性大大提高了混凝土的抗?jié)B性；要求地下室外墻帶模養護14d，采用無粘結預應力抗裂技術作為抗裂措施。

2.2 混凝土耐久性技術

2.3 清水混凝土技術

     考慮到，本工程設計中要求地上結構中大部分柱子在裝修時直接包裹裝飾板材，不必做抹灰，為提高混凝土的表觀質量，本工程地上結構中所有柱子均要求達到清水混凝土的標準。清水混凝土施工作為一項綜合施工技術，要從測量放線、鋼筋、模板、混凝土及成品保護五個環節，采取相應施工技術措施，在整個主體施工過程中，要保證各道工序施工的連續一致性，達到內實外美的清水混凝土效果。

3、高效鋼筋與預應力技術

3.1 HRB400級鋼筋的應用技術

      本工程直徑≥18mm的梁柱鋼筋全部采用HRB400級鋼筋，可大大減少結構用鋼量，縮短了鋼筋綁扎時間，提高了功效、縮短了工期，并大幅度的提高經濟效益。

3.2 冷軋帶肋鋼筋焊接網

      本工程2層以上樓板和屋面板中，鋼筋全部采用冷軋帶肋鋼筋焊接網。在保證板鋼筋強度的前提下，在使用該技術好處如下：1施工速度快，節省勞動力；2按塊提前下料，施工周期短；3材質輕，運輸方便；4節省鋼材。

3.3 粗直徑鋼筋直螺紋機械連接技術

      本工程直徑≥18mm的鋼筋均采用剝肋滾壓直螺紋連接，局部端頭采用正反絲套筒連接，局部鋪以帶肋鋼筋套筒擠壓連接技術。相比于傳統的鋼筋接頭連接技術而言，此項鋼筋連接技術具有施工速度快、連接質量可靠且經濟合理等優點。在施工過程中，對機械性能抽檢合格率達到100%，全部滿足Ⅰ級接頭標準要求；施工現場場地要求低，可在攻城戰大力推廣應用。

3.4 無粘結預應力成套技術

      本工程地下室部分梁板跨度大（梁大部分跨度為8m，局部大于10m）且地下室剪力墻為弧形墻體，因此剪力墻及零米層板均抗裂預應力采用無粘結預應力成套技術。無粘結預應力技術應用與大跨度梁及零米層板主要目的是抵消大跨度梁板成型后的彎曲應力和撓度變形，提高梁板的壽命，并減少大跨度梁板裂縫的產生。地下室弧形墻內采用無粘結預應力技術主要針對互相墻體開裂的考慮。利用無粘結預應力鋼筋抵消鋼筋混凝土內彎曲應力的特性，橫向布置無粘結預應力鋼筋可有效抵消弧形剪力墻內不均勻應力，大大降低了混凝土裂縫的產生，提供混凝土強度和粘接性，保證混凝土耐久度。

4、新型模板及腳手架應用技術；

4.1 清水混凝土施工作為一項綜合施工技術，要從測量放線、鋼筋、模板、混凝土及成品保護五個環節，采取相應施工技術措施。在整個主體施工過程中，柱模板采用黑模板，該種模板整體剛度好，板縫拼接嚴密，澆筑后的墻體表面光滑平整無錯臺，混凝土外觀好。

4.2 碗扣式腳手架應用技術

      本工程模板支撐系統全部采用碗扣式腳手架，本工程地下室層高分別為5m和6m，地上部分一層5.6m，二至五層3.8m，均在碗扣式腳手架搭設標準桿件長度可控范圍內。碗扣式腳手架具有搭拆速度快、周轉簡便、間距控制容易、安全性能高等特點。十分適合本工程，單層面積大、分區多的特點，可以大大提高腳手架的周轉速度，縮短施工期。

4.3 懸挑式腳手架應用技術

5、鋼結構技術；

5.1 厚鋼板焊接技術

      本工程屋面穹頂為鋼結構，采用工廠統一生產和現場拼裝的模式。穹頂支座鋼板厚度達到30mm，全部采用熔透焊，均為二級焊縫。為保證焊接質量，焊接時采用低氫型焊條，選擇合適的預熱溫度與焊后熱控制，并嚴格控制焊接順序。

5.2 鋼結構的防火防腐技術

      本工程屋面鋼結構穹頂采用超薄型防火涂料，耐火極限1.0小時。

6、安裝工程應用技術；

6.1 金屬矩形風管薄鋼板法蘭連接技術

      本工程金屬矩形風管全部采用薄鋼板法蘭連接技術。

6.2 管線布置綜合平衡技術

      本工程多次采用管線布置綜合平衡技術對四個標段綜合管線圖進行優化，已提高管線布置的合理性。

6.3 火災自動報警及聯動系統

6.4 電源防雷與接地系統

7、建筑節能和環保應用技術；

7.1 新型墻體材料應用技術及施工技術

      本工程填充墻全部采用蒸壓加氣混凝土砌塊砌筑。為節約資源，積極推廣應用混凝土多孔磚、加氣混凝土砌塊，不斷提高砌體建筑的保溫隔熱性能，切實解決墻體“滲、漏、裂”等工藝與技術問題。

7.2 節能型門窗應用技術

      本工程為提高建筑節能環保指標，對外門窗、幕墻均采用新型節能型門窗。

7.3 預拌砂漿技術

      根據深圳市政府的相關規定，禁止在施工現場自行攪拌混凝土和砂漿。因此，本工程填充墻砌筑、抹灰、地面、屋面所用砂漿全部采用預拌砂漿，不僅提高了砂漿的性能，同時減少了對環境的污染。

8、建筑防水新技術

8.1 高聚物改性瀝青防水卷材應用技術

8.2 自粘型橡膠瀝青防水卷材

      本工程地下室防水采用混凝土自防水+兩層3.0mm厚自粘型橡膠瀝青防水卷材。濱海醫院地處深圳灣填海區，地下水含氟量高，腐蝕性大，水位高等特點，特別優化了地下水抗?jié)B混凝土配合比，同時采用兩道防水卷材的方式進行防水工程處理。

8.3 建筑防水涂料

      本工程室內防水采用混凝土自防水+兩道2厚聚氨酯涂膜防水層。

9、施工過程監測和控制技術；

9.1 施工控制網建立技術

      本工程分為四個標段，由四家單位建立共同施工測量控制網，以減小交叉部位測量誤差。

9.2 施工放樣技術

     本工程軸線定位復雜，兩種軸線體系相互斜交布置，分為垂直軸線體系、斜向交叉軸線體系、且與相鄰標段樓層交叉多，故施工測量技術難度大。項目部將使用全站儀和測距儀等先進的測量?jī)x器，完成施工放樣工作。

9.3 深基坑工程監測和控制

      施工過程中對基坑支護沉降情況進行定期觀測，并采取相應措施進行加固和控制。

10、建筑企業管理信息化技術

10.1 工具類技術

       在施工過程中，項目部利用了PKPM施工系列軟件，進行外架設計、模板支撐體系的設計和方案自動編制，并利用3D建模功能對模板安裝的細部節點進行立體建模優化施工細節；利用斯維爾軟件進行工程量清單計價；利用設計圖紙現場CAD放樣。

10.2 管理信息化技術

       公司總部建立了的協同管理平臺，項目綜合信息管理平臺，實現信息化管理。使項目生產、進度、技術、質量、合同、成本、物資、機械設備、安全、環境、竣工資料、財務等管理方面的信息、快速、準確、高效地傳遞。

11、其它新技術：

11.1 通信網絡系統
       深圳濱海醫院項目作為大型綜合性醫院，科室多、分類雜、科室之間的通信溝通聯系困難，采用通信網絡系統可以減少溝通之間的障礙和事件時間，有效的降低人力資源消耗，提高醫院工作效率。

11.2 建筑設備監控系統

      深圳濱海醫院項目作為大型綜合性醫院，設備系統繁多：如1）綜合布線系統，2）樓宇自控系統，3）綜合安防系統，4）多功能會議系統，5）有線電視及衛星電視系統，6）信息顯示和查詢系統，7）醫用物流小車系統，8）護理呼叫系統，9）空調系統等。因此對建筑設備的監控是建筑使用維護過程的一個很重要的部分，配備建筑設備監控系統將大大提高設備檢查效率、降低人力消耗，有效發現設備故障，減少設備故障排查時間，大大降低因設備故障造成的損失。

11.3 安全防范系統

        深圳濱海醫院項目作為大型綜合性醫院，醫院的安全防范將成為一個重大課題，在配備了安全防范系統后，對主要出入口及重要設備及工作區域進行監控，且具備主動報警功能，有效防止因外部因素對醫院正常運行的干擾，同時大大的保護了就醫人員的財產及生命安全。

11.4 智能化系統集成

        深圳濱海醫院項目作為大型綜合性醫院，為便于使用管理，弱電專業需將各辦公房間聯系在一起，通過智能化集成系統來便于溝通和管理，達到辦公的流暢和快捷，節省人力物力。

三、經濟效益和社會效益：

       該項目HRB400高強度鋼筋網的使用，大大降低了結構整體用鋼量，縮短了鋼筋吊裝、綁扎時間，節約了成本。根據以往經驗，凡是使用扣件式鋼管架的工程，完工后統計結構顯示，扣件丟失量相當大，而碗扣式鋼管腳手架不使用扣件，也就不存在扣件丟失的情況，另外碗扣式鋼管不會出現扣件滑絲的情況，維修費用少，因此本工程使用碗扣式鋼管腳手架為我項目節約的相當可觀的成本。

       深圳濱海醫院作為深圳市重點民生工程，從工程設計的技術含量到施工質量的要求均是很高的。我局以相當?shù)募夹g(shù)實力和高水平的綜合管理能力，以及強大的土建工程施工實力，突破重重困難，不但使得濱海醫院作為了2009年魯班獎觀摩工地，并且得到了業內專家的一致好評。
